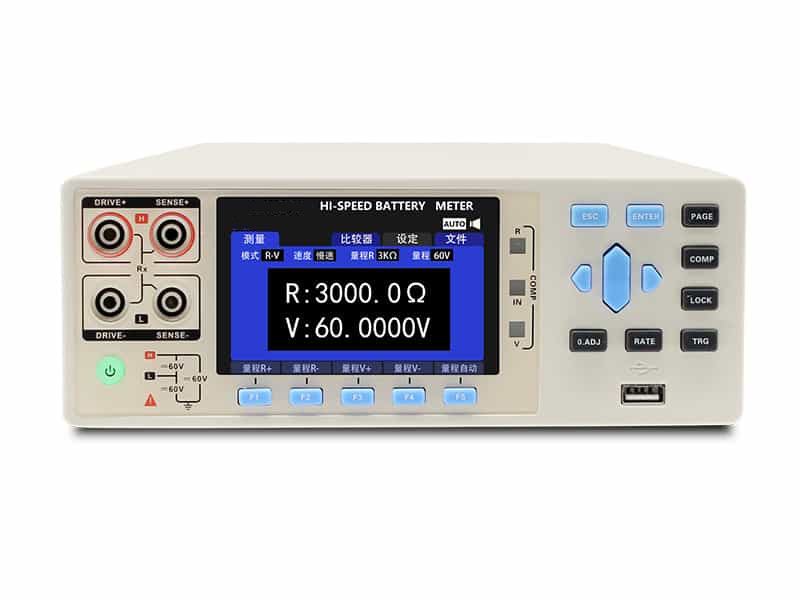

TSK3563（A/B）系列高精度電池內阻測試儀
<
>
詳細信息
概 述 (OVERVIEW)
TSK3563系列是一種高精度寬量程、采用高性能微處理器控制的電池內阻測試儀。無論是趨向大型化、低阻化的鋰電池，還是高電壓應用增長中的電池組，面對不斷發展的電池生產行業，TSK3563系列能夠同時高速檢查內部電阻(IR)和電池電壓(OCV)。該產品分辨率高、穩定性好、測試周期短、外形精致、功能強大、接口豐富、適用于產品研發和自動化產線。特 性 (FEATURES)
● TSK3563系列與TSK3564外觀與大小一樣，僅測試電壓不同
● 內阻最小分辨率0.1μΩ,電壓最小分辨率10μV
● 最小測試周期僅需10mS
● 最高測試電壓可達1000V（僅CHT3563B）
● 標配各種接口適用于自動化測試設備
● 抗干擾能力強
● 交流四端子法，高精度測低電阻
● 具有自動測試功能
● 內阻最小分辨率0.1μΩ,電壓最小分辨率10μV
● 最小測試周期僅需10mS
● 最高測試電壓可達1000V（僅CHT3563B）
● 標配各種接口適用于自動化測試設備
● 抗干擾能力強
● 交流四端子法，高精度測低電阻
● 具有自動測試功能
規格(SPECIFICATION)
| 型 號 | TSK3563 | TSK3563A | TSK3563B | TSK3564 | |
| 顯 示 | 3.5英寸 TFT-LCD顯示 | ||||
| 測試參數 | 交流電阻、直流電壓 | ||||
| 內阻 | 基本精度 | 0.30% | |||
| 范 圍 | 0.1μΩ ~3kΩ | ||||
| 電壓 | 基本精度 | 0.01% | |||
| 范 圍 | 10μV~60V | 10μV-300V | 10μV-800V | 10μV-1000V | |
| 信號源 | 測量電流頻率:1kHz±0.2Hz; 開路電壓:<5V；測試電流:<100mA交流電阻、直流電壓 | ||||
| 量 程 | 3mΩ,30mΩ,300mΩ,3Ω,30Ω,300Ω,3kΩ; 7檔全量程自動或手動測試模式 | ||||
| 測試速度 | 100次/秒,50 次/秒, 20 次/秒, 3 次/秒 | ||||
| 校 準 | 全量程內短路清零 | ||||
| 比較器 | 30組記錄，4檔分選，檔計數 | ||||
| 其他功能 | 數據導出,儲存在U盤中 | ||||
| 觸發模式 | 內部觸發、手動觸發、外部觸發、總線觸發、自動觸發 | ||||
| 接 口 | Handler接口 、 RS-232/485接口 、以太網接口 、U盤接口 | ||||
| 電 源 | 電壓: 100VAC~256VAC; 頻率: 50Hz~60Hz | ||||
| 額定功率 | 15VA | ||||
| 尺 寸 | 325mm*215mm*96.5mm | ||||
| 重 量 | 3kg | ||||
| 附 件 | TSK9363A、TSK9800、PB36頭、電源線 | ||||
應 用 (APPLICATION)
用于高壓電池組和電池模塊檢查用于各種電池高速量產檢查
用于大中小型（低阻抗）元件檢查和高速量產檢查
用于燃料電池組檢查
用于電池的研究開發測量
同時高速檢查內部電阻(IR)和電池電壓(OCV)
用于大中小型（低阻抗）元件檢查和高速量產檢查
用于燃料電池組檢查
用于電池的研究開發測量
同時高速檢查內部電阻(IR)和電池電壓(OCV)
