TSK3554A/B/D系列手持式電池內阻測試儀

詳細信息

概述 (OVERVIEW)

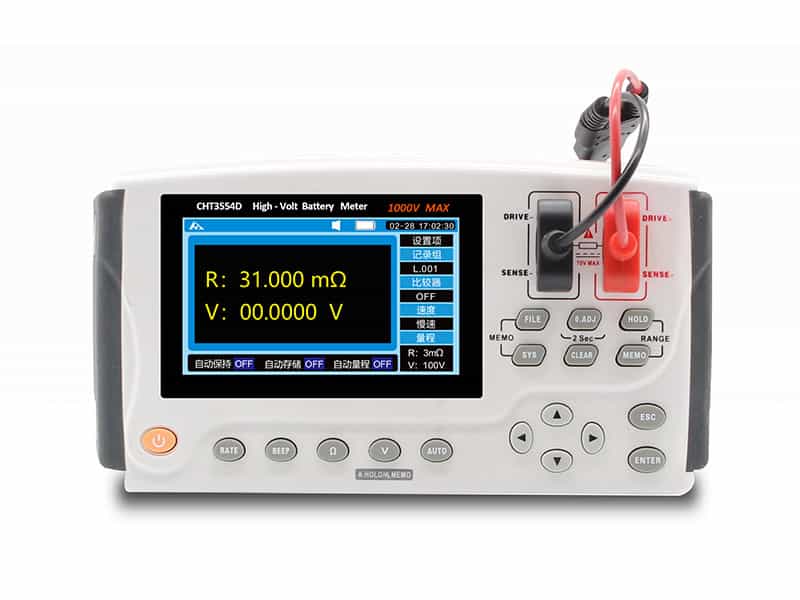

TSK3554A/B/D手持式電池內阻測試儀是本公司重點推出產品，針對電池行業精確電池內阻、電壓測試的高速測試設備。內阻最小分辨率0.0001mΩ，電壓最大量程1000V，較快測試速度100mS。儀器采用經典型CHT3563同樣的電路設計，使得TSK3554A/B/D 同時具有臺式機相同的優越測試性能和手持式表小巧方便攜帶的功能。

特性 (FEATURES)

TSK3554A/B/D手持式電池內阻測試儀用于靜態電池精密測試，在手持式儀器中可媲美臺式儀器的精度和速度，但比臺式儀器更輕便小巧

超寬測試范圍，最高測試電壓可達1000V(僅CHT3554D）

測試速度比TSK3554測試速度更快

規格(SPECIFICATION)

型號		TSK3554	TSK3554A	TSK3554B	TSK3554D
顯示		4.3英寸VDF屏顯示	4.3英寸 TFT-LCD顯示
測試參數		交流電阻、直流電壓
內阻	基本精度	±1%	±0.5%
	范圍	0.001mΩ ～ 3.100Ω	0.0001mΩ ～ 30.000Ω
電壓	基本精度	±0.05%	±0.02%
	范圍	0.0001V～60.000V	0.00001V~100.000V	0.00001V~300.000V	0.00001V~1000.00V
信號源		交流1kHz，測試電流：<150mA	測量電流頻率:1kHz; 開路電壓:<5V；測試電流:<100mA
量程		電阻：3mΩ/30mΩ/300mΩ/3Ω 四量程	電阻：3mΩ,30mΩ,300mΩ,3Ω,30Ω;5檔全量程自動或手動測試模式
測試速度		1次/秒（平均次數可選）	10 次/秒, 3 次/秒
溫度		范圍:-10℃~60℃ ；精度：±1℃	范圍：-10 - 60℃ ；精度：±1℃
校準		全量程內短路清零
比較器		200組記錄 WARNING/FAIL/PASS 分選	閾值比較
內部數據		可記錄2400組測試數據	可記錄2400組測試數據（可升級為4800組）
觸發模式		內部觸發、自動觸發
接口		USB接口、EXPORT端（端口執行保持功能）
電源		12V/1700 mAh 鋰電池或8節AA干電池；
額定功率		4VA
尺寸		208（長）x52.5x（厚）x120（高）；重量：0.81kg
附件		TSK9363A、TSK9371、TSK9348、USB、充電器、TSK0370背帶、TSK0390、鋰電池

應 用 (APPLICATION)

TSK3554A/B/D手持式電池內阻測試儀用于高壓電池組檢查用于電池模塊檢查
用于大中小型（低阻抗）元件檢查和高速量產檢查
用于各種電池高速量產檢查
用于燃料電池組檢查
用于電池的研究開發測量
同時高速檢查內部電阻(IR)和電池電壓(OCV)
