導磁系數測試儀

詳細信息

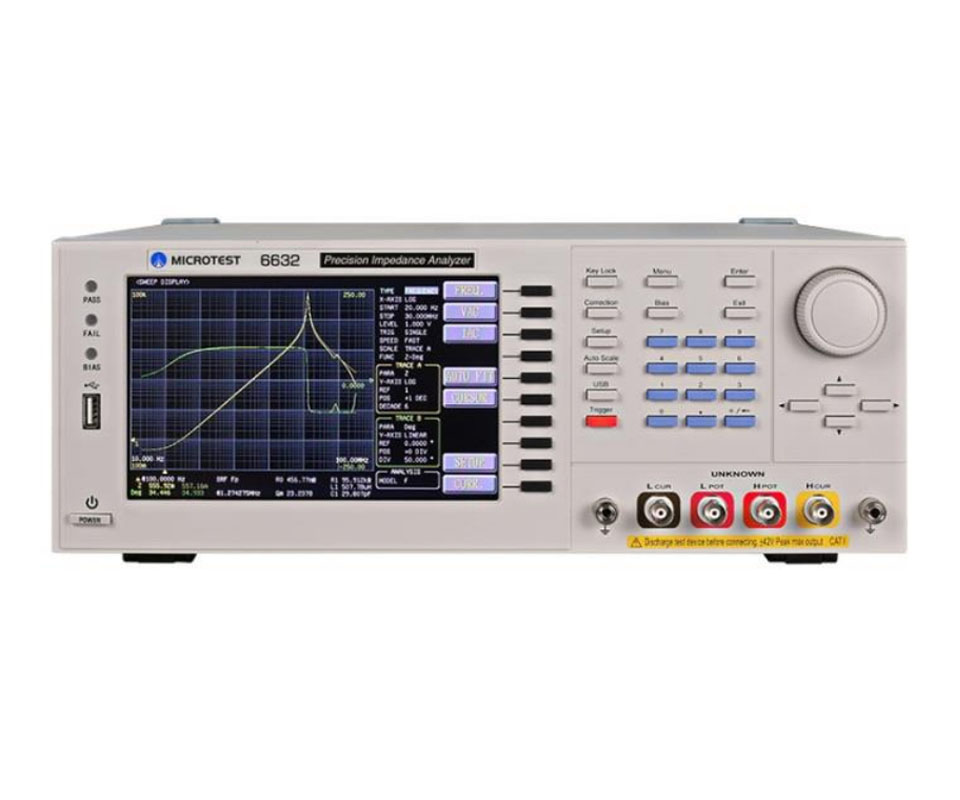

　　產品詳情6632 精密阻抗分析儀，提供 6 種頻率選項(10 Hz 至1/3/5/10/20/30 MHz)，可以進行交流信號的LCR測試，測試頻率和測試級別可進行連續變化的階段測量?？稍诓煌瑴y試、模式條件下、進行高速地連續測試。提供輸出阻抗25?/100?可切換，ALC補償，多步測試;BIN 分類及比較器功能在自動元件生產時進行良品與不良品分類。內建直流偏置電壓±12V，并可選購?fù)鈷熘绷髌秒妷?電流 0到±40V/±100mA，精準量測壓電陶瓷材料之導納圓繪圖，提供量測電容之直流電壓特性;及選購等效電路分析功能支援7種不同的參數模型(三元件、四元件)，可協助客戶模擬元件的等效參數值?？纱钆?6210, 6220,或6240直流偏流源測試系統。且支援RS-232、GPIB、Handler、LAN、USB Host/Device 等介面。
　　6632精密阻抗分析儀可搭配各式各樣的測試治具與配件。例如:介電常數測試治具 FX-0000C7，儀器內建公式直接算出材料介電數值 εr'、εr"。評估 PCB 空板或陶瓷板等。使用液態介電治具 FX-000C20，用來評估電化學材料特性分析。使用導磁系數測試治具 FX-0000C8，儀器內建公式直接算各種環形磁芯或鐵氧體磁芯及電磁屏蔽涂層材料的導磁系數 μr'、μr"。其內建的公式讓讓量測步驟變得更為簡易及快速。
　　量測精準度及多功能性為種不同類型的工作和應用程式高要求的選擇，使用者包括半導體、元件廠商、研發單位、進料檢驗、實驗室、學生。
　　特色：
　　· 信號源頻率范圍：DC, 10Hz-1/3/5/10/20/30MHz
　　· 基本阻抗量測精度 ±0.08% ( 典型值 ±0.05%)
　　· 自動電平控制 (ALC) 功能
　　· 輸出阻抗 25Ω/100Ω 可切換
　　· 提供電表模式、多步測試、圖形掃圖、等效電路模型分析
　　· 內建直流偏置電壓 ±12 V，可另選購?fù)鈷熘绷髌秒妷?0 到 ±40V/ 電流 ±100mA
　　· 精準量測壓電陶瓷材料之導納圓繪圖，并提供量測電容之 C-V 曲線
　　· 超快量測速度 < 3mS( 最快 )
　　· 開路 / 短路 / 負載校正功能
　　· 電表模式下最多可顯示四個元件參數，電感值及 DCR 值可同時顯示
　　· 可同時量測和顯示自動元件分類：比較器功能及 Handler 接口 BIN分類功能
　　· 并搭配多樣治具，如 : 液態介電、介電治具和導磁系數量測
　　· 可搭配 DC BIAS 6210/6220/6240
　　· 支援 RS-232、GPIB、Handler、LAN、USB Host/Device 等介面
　　· 適用于研發、制程、實驗室等檢測領域
　　· 可加購電腦連線軟體
　　規格


測試頻率	6632-1/1S	10Hz ~ 1MHz
	6632-3/3S	10Hz ~ 3MHz
	6632-5/5S	10Hz ~ 5MHz
	6632-10/10S	10Hz ~ 10MHz
	6632-20/20S	10Hz ~ 20MHz
	6632-30/30S	10Hz ~ 30MHz
	* S 為選購等效模型分析功能
	最小分辨率	100mHz, 6位元頻率輸入
	準確度	7 ppm±100mHz
基本測量準確度	± 0.08% (典型值± 0.05% )
AC 測試信號位準	測試信號電壓范圍	10mV - 2Vrms
	電壓最小分辨率	1mV
	準確度	ALC ON：6％ * 設定電壓 ±2mV ALC OFF：10％ * 設定電壓 ±2mV
	測試信號電流范圍	200μA - 20mArms
	電流最小分辨率	10μA
	準確度	ALC ON：6％ * 設定電流 ± 20μA ALC OFF：10％ * 設定電流 ± 20μA
DC測試信號位準	1V (固定)
測量時間 (最快)	< 3mS
輸出阻抗	可切換25Ω、100Ω (標稱值)
測試參數	\|Z\|(阻抗)、\|Y\|(導納)、θ(相位角)、X(電抗)、R(串并聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻) 、C(電容)、 Vdc-Idc(直流電壓電流)、ESR(等效串聯電阻) 、ε (相對介電系數)、μr (相對導磁系數)
Bias	可搭配 DC Bias 6210/6220/6240
測量模式	電表模式、多步測試、掃描圖形分析、*等效電路模型分析(S型號選購)
等效電路	串聯、并聯
校正	開路、短路、負載
多步列表測試	50組，每組15個測試步驟
等效電路模型分析 (選購)	三元件 (4 種模型)、四元件(3 種模型)
內建直流偏置電壓	-12 to +12V, 0.3% ±1.5mV, 100Hz to 30MHz
BIN分類	9級 (最大)
比較器	ABS、ΔABS、Δ%、OFF
內建儲存	100組LCR Meter測試設定文件、50組多步測試設定
USB Host 儲存	LCR Meter測試設定文件、多步測試設定文件、BMP圖像、掃圖畫面及資料

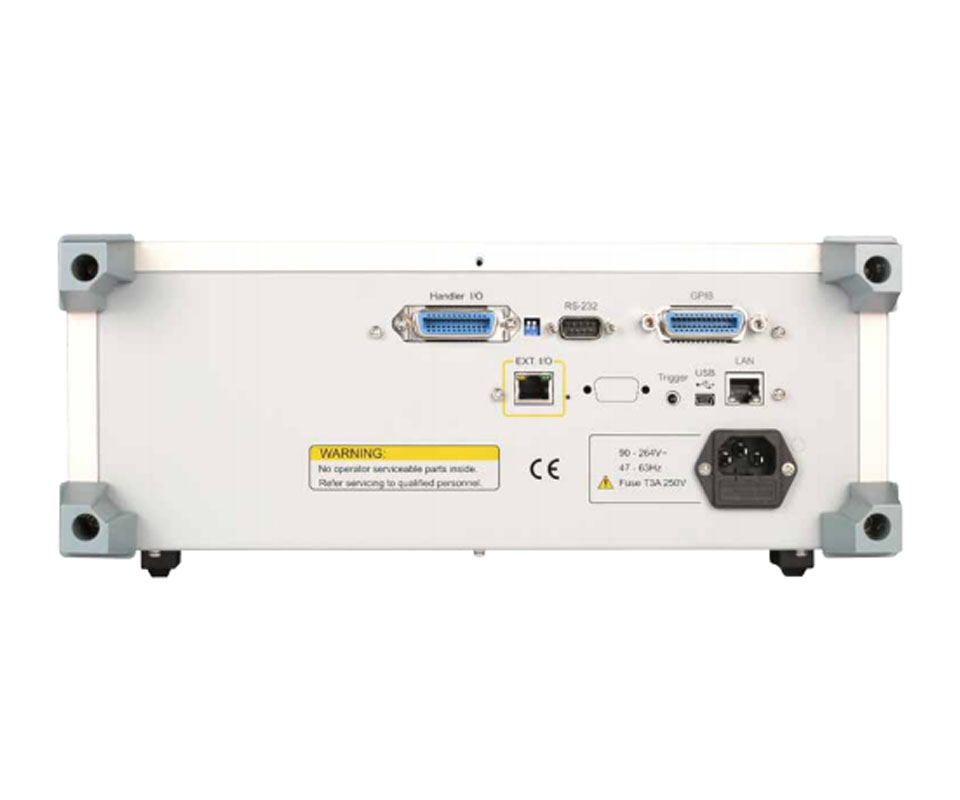

介面	RS-232、GPIB、Handler、LAN、USB Host/Device
選購	電腦連線軟體
	等效電路模型分析，三元件 (4種模型)、四元件 (3種模型)
	外掛直流偏置電壓/電流 ( 0 到 ±40V/±100mA)
電源需求	電壓 90-264Vac
	頻率 47-63Hz
	低功耗：最大30W
液晶螢?zāi)?/td>	7吋TFT, 彩色顯示 (800*480)
操作環境	溫度：10-40℃、濕度：20-90%RH
外觀尺寸(WHD)	336x147x340 mm
重量	3.95Kg

　　參數量測范圍


\|Z\|	0.000 mΩ to 9999.99 MΩ
R, X	± 0.000 mΩ to 9999.99 MΩ
\|Y\|	0.00000 μS to 999.999 kS
G, B	± 0.00000 μS to 999.999 kS
θRAD	± 0.00000 to 3.14159
θDEG	± 0.000° to 180.000°
Cs, Cp	± 0.00000 pF to 9999.99 F
Ls, Lp	± 0.00 nH to 9999.99 kH
D	0.00000 to 9999.99
Q	0.00 to 9999.99
Δ	± 0.00% to 9999.99%
Rdc	0.00 mΩ to 99.9999 MΩ
εr' εr''	0 to 100000
μr' μr''	0 to 100000

　　應用范圍


被動元件	電容器、電感器、電阻器、變壓器、陶瓷諧振器、石英晶體
半導體元件	變?nèi)荻O體之 cv 特性分析、二極體
介電質材料	塑膠、陶瓷、印刷電路板的電容率和損耗正切評估
導磁材料
其他元件	電路板上的元件阻抗評估
